9.22.28. Pendientes Terreno

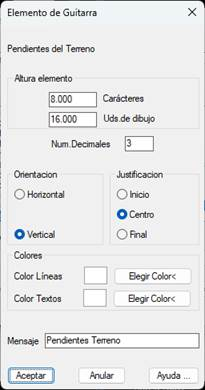

Este elemento de guitarra rotulará la pendiente de cada uno de los tramos o vectores del perfil longitudinal.
Altura elemento: Representa la distancia al elemento de guitarra inmediatamente anterior. Este valor se puede expresar de dos formas diferentes:
· Expresada en número de caracteres.
· Expresada en unidades de dibujo.
Al validar cualquier de ellos, el otro valor se recalcula automáticamente.
Num. Decimales: Si existen números en los textos de la columna seleccionada, se representarán con los decimales indicados.
Orientación: Establece la orientación de los textos. Existen dos posibilidades, bien Horizontal o Vertical.
Justificación: Establece la posición del texto con respecto al punto de inserción. Existen tres posibilidades: Inicio, Centro y Final.
Colores: Posibilidad de personalizar el color de la línea horizontal y de los textos asociados al elemento de guitarra que se representa.
Mensaje: Texto que aparecerá como título del elemento en el dibujo de la guitarra.
