9.20. Dibujar Perfil Compuesto |
Presentación en pantalla de un segmento (ver comando Ejes > Segmentos), es decir, la posibilidad de dibujar un perfil completo con toda la información de rasantes, peraltes, longitudinales, curvatura, etc. Si se pretende dibujar solamente el terreno, usar el comando Longitudinales > Dibujar Perfil Compuesto.
Una vez ejecutada la orden, nos solicitará el fichero de segmentos a dibujar, existe la posibilidad de dibujar varios segmentos de forma simultánea, esto nos evitaría ejecutar el comando sucesivamente para cada uno de los segmentos a dibujar.
Por ello, si seleccionamos en la misma carpeta varios segmentos, nos aparecerá la siguiente ventana, en la cual podremos gestionar los ficheros a dibujar.
TcpMDT calculará la distribución más óptima en Filas y Columnas, así como el espacio reservado, tanto en Longitud como en Altura para el dibujo de cada Segmento, no obstante, se puede personalizar.
Adicionalmente, con los botones de Insertar y Borrar, posteriormente, tenemos la posibilidad de añadir mas segmento que pudieran estár ubicados en otra carpeta, o eliminar alguno de la lista porque no deseamos dibujarlo.

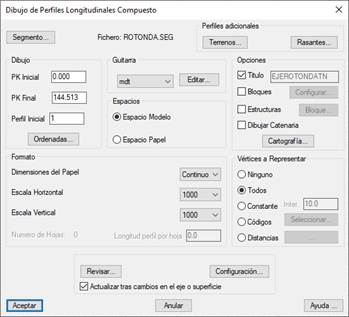

Tras validar esta ventana, nos aparecerá el siguiente diálogo en el cual gestionaremos los parámetros para el dibujo del segmento.
