3.11. Calcular Talud

Esta herramienta nos va a permitir, a partir de una superficie existente y una polilínea a una determinada cota, ya sea constante o variable, calcular la polilínea de contacto en el terreno según unos parámetros previamente configurados.

Inicialmente nos va a solicitar la polilínea desde la cual se va a calcular el talud y a continuación el sentido hacia el cual deseamos calcular los mismos, gráficamente lo seleccionamos con una línea estirable.

Entonces, nos aparecerá el siguiente diálogo que a continuación pasamos a describir.

Cotas en la Polilínea: Muestra la cotas existentes en la zona de la polilínea designada. En Cota de partida introducimos la cota a la cual se situaría la polilínea seleccionada para el calculo de la polilínea de contacto. Si previamente esta polilínea tuviera vértices con distintas cotas, aparecería el texto Variable.

Taludes: Desde la polilínea seleccionada y a la Cota de partida establecida, el programa generará los taludes Ascendente o Descendente hasta llegar a la cota de la superficie en cada punto.

Además de establecer un valor único para los taludes Ascendentes y Descendentes, existe la posibilidad con el botón (…) establecer un talud distinto para cada uno de los vectores de la polilínea seleccionada.

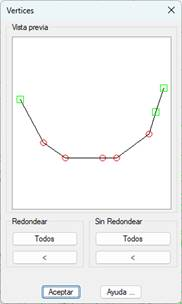

Redondear esquinas: Si activamos esta opción, en los vértices seleccionados se aplicará un suavizado añadiendo más vértices en el entorno del mismo. Al presionar el botón (…) nos aparecerá la siguiente ventana en la cual podremos indicar los vértices que deseamos suavizar. Existe la posibilidad de designarlos gráficamente.

Vemos los vértices a suavizar porque se resaltan con un círculo rojo.

Dibujar líneas de Rotura: Si esta opción está activada, se dibujarán líneas de rotura entre la polilínea designada y el contacto calculado en el terreno.

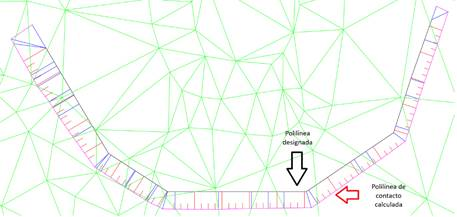

Dibujar Peines: Al activar esta opción se dibujarán los peines o taludes, con los trazos cortos y largos, entre la polilínea designada y la polilínea de contacto calculada. Con el botón (…) tenemos posibilidad de configurar el dibujo de los peines.
