29.21. BIM |
Desde este apartado tenemos la posibilidad de configurar los ficheros y bases de datos utilizados para la gestión de la exportación a BIM. Para más detalle, consultar el apartado BIM del Manual de Referencia.
Base de Datos de Precios (BC3): Seleccionamos la base de datos de precios que utilizará el programa por defecto. Es un fichero con extensión BC3 y su utilidad es la asignación de las Unidades de Obras a los distintos componentes generados en el software (Superficies, capas de firmes …).
En la siguiente imagen se puede ver una captura de su contenido. Con el comando BIM > Base de Datos de Precios, tenemos la posibilidad de visualizar o modificar la misma.
Base de Datos ACV: Seleccionamos la base de datos relativa al Análisis del Ciclo de Vida, a igual que en la base de datos anterior, previa asignación a los distintos componentes generados en MDT, disponemos de distintas herramientas para generar los listados corrspondientes.

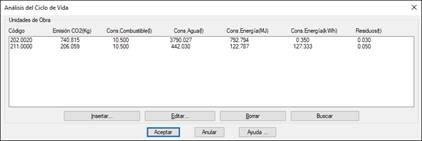

Seguidamente vemos una captura de la misma, con el comando BIM > Base de Datos de ACV podemos gestionarla.
IFC – Propiedades: Selección del fichero de propiedades. Estas propiedades tenemos la posibilidad de asignarla a los distintos elementos (ejes, rasantes, superficies …) para su exportación a IFC.
Tanto la gestión de este fichero como al asignación se realiza desde el menú de BIM.
Nomenclatura Documentos: En la exportación a IFC, posibilidad de que el nombre del fichero IFC a crear se construya automáticamente a partir de una codificación determinada.
IFC- Clasificación: Entidades clasificadoras disponibles para la posterior asignación a los distintos elementos de MDT. Al presionar el botón “Clasificación Entidades MDT …” disponemos de la posibilidad de realizar las correspondientes asignaciones según la entidad clasificadora seleccionada.
|
|
