4.7. A partir de Malla |
Esta herramienta nos va a permitir crear una superficie a partir de un fichero de mallas de MDT. Al ejecutar el comando nos aparecerá el siguiente diálogo:
Celdas: Información del fichero de mallas seleccionado.
Dimensión actual: Dimensión de malla del fichero seleccionado.
Número de celdas actual: Número de celdas del fichero de malla seleccionado.
Nueva dimensión: Establecemos la dimensión de celda a partir de la cual se calculará la superficie. Esta opción es particularmente útil si la malla es muy grande, entonces tenemos la posibilidad de aumentar el tamaño de celda y por consiguiente, la superficie a crear tendrá un tamaño menor pero también menor precisión.
Contorno: Posibilidad de no convertir la malla al completo, podemos designar una polilínea cerrada con la cual delimitaremos la zona a partir de la cual deseamos calcular la superficie.

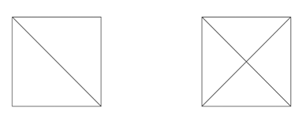

Método de conversión: Al crear los triángulos de la superficie, posibilidad de que cree dos o cuatro triángulos por celda. En ambos casos, y según la dimensión seleccionada, se informa del número de triángulos de la nueva superficie.
Tras validar el diálogo nos solicitará el fichero de superficie a crear y en la línea de comandos del CAD se informará de la conversión realizada.
|
|
