4.3.1 Creación de sistema de coordenada a partir de mensajes RTCM

Para aquellos países en los que los servidores NTRIP envían mensajes RTCM de transformación junto con las correcciones en tiempo real, es posible crear un sistema de coordenadas con la información contenida en dichos mensajes.
Los mensajes soportados son 1021, 1023, 1025, 1026 y 1027. En el caso del mensaje 1025, solo se admiten las siguientes proyecciones:
·         Transverse Mercator (EPSG:9807)
·         Lambert Conic Conformal 1SP (EPSG:9801)
·         Lambert Conic Conformal 2SP (EPSG:9802)
·         Cassini-Soldner (EPSG:9806)
·         Oblique Mercator (EPSG:9815)
·         Oblique Stereographic (EPSG:9809)
Si se pulsa el botón , a la derecha del apartado SRC, se mostrará la siguiente ventana:

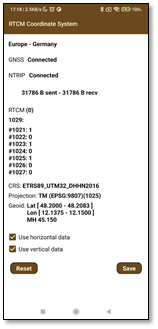

Figura 18. Sistema de coordenadas RTCM
Los datos que se presentan son:
Continente-País: Muestra el área seleccionada donde se almacenará el sistema de coordenadas. Es importante seleccionar el área correcta para que el nuevo sistema se muestre en el listado.
GNSS: Estado de la conexión con el receptor GNSS.
NTRIP: Estado de la conexión con el servidor NTRIP.
RTCM: Estado del sistema de coordenadas, que puede ser: esperando sistema de coordenadas o sistema de coordenadas recibido. A continuación, se muestra el contenido del mensaje RTCM 1029 y el número de mensajes recibidos del 1021 al 1027.
SRC: Nombre del sistema que envía el servidor.
Proyección: Nombre de la proyección utilizada.
Geoide: Información del área donde el geoide es válido y la separación geoidal media.
Usar datos horizontales: Indica si se debe crear o no el SRC geodésico.
Usar datos verticales: Indica si se debe crear o no el geoide.
Reiniciar: Comienza de nuevo la captura de datos para crear el sistema de coordenadas.
Grabar: Este botón se habilitará cuando el sistema se ha recibido, y permite almacenarlo en la base de datos geodésica local para su posterior uso.

Finalmente, el botón  creará el nuevo sistema de coordenadas con el nombre que se haya indicado.
Figura 19. Listado de sistemas de coordenadas
Figura 20. Configuración de un nuevo sistema de coordenadas
